Orpogramowanie 3DAssist

Widok 3D na wyciągniecie ręki

Oprogramowanie 3DAssist, które jest dedykowane do wideoskopów IPLEX, zamienia standardowe raporty z inspekcji w dynamiczną, pogłębioną analizę, z przekonującymi obrazami 3D, które ożywiają szczegóły inspekcji. Oprogramowanie 3DAssist wykorzystuje wideo zarejestrowane przez wideoskop IPLEX i tworzy trójwymiarowy model rury lub obiektu, który kontrolujesz.

Oprogramowanie działa na Twoim komputerze, więc możesz spędzić czas na analizowaniu modelu 3D i podejmowaniu decyzji w biurze, a nie w terenie.

‍

Podnieś jakość swoich raportów na wyższy poziom dzięki obrazom 3D

Za pomocą kilku kliknięć oprogramowanie 3DAssist tworzy w pełni obrotowy obraz 3D obszaru inspekcji bezpośrednio z nagrania wideo z endoskopu. Dzięki modelowi 3D możesz poświęcić czas na ocenę potencjalnych uszkodzeń takich jak: rdza, korozja wżerowa, pocienienie lub wybrzuszenia, a następnie zapisać obrazy 3D. Gdy będziesz gotowy, dodaj te obrazy do raportu z inspekcji, aby zapewnić dodatkowe szczegóły i większą pewność interpretacji. Raporty i obrazy można łatwo udostępniać klientom za pomocą narzędzi do współpracy takich jak Microsoft Teams. Właściciele infrastruktury, dzięki obrazom 3Dzałączonym do raportów, mogą podejmować właściwe i szybkie działania naprawcze, pomagając zapewnić bezpieczną i niezawodną pracę urządzeń.

‍

Tryb pomiaru rozwiązujący problemy związane z inspekcją rurociągów

Podczas inspekcji rurociągów niezwykle ważne jest dokładne oszacowanie stopnia i postępu degradacji ścianek wewnątrz rur. Nowy tryb pomiaru Point to Curve umożliwia pomiar głębokości i wysokości, wykorzystując jako punkt odniesienia kontur powierzchni rury. Dzięki tej innowacyjnej metodzie można dokładniej zwymiarować wadę w rurze niż w przypadku konwencjonalnych metod.

‍

GŁÓWNE CECHY

• Łatwe uzyskanie obrazów 3D z nagranych filmów
• Wystarczy standardowy obiektyw, nie potrzebujesz stereo
• Szerokie pole obserwacji, nawet do 120^o

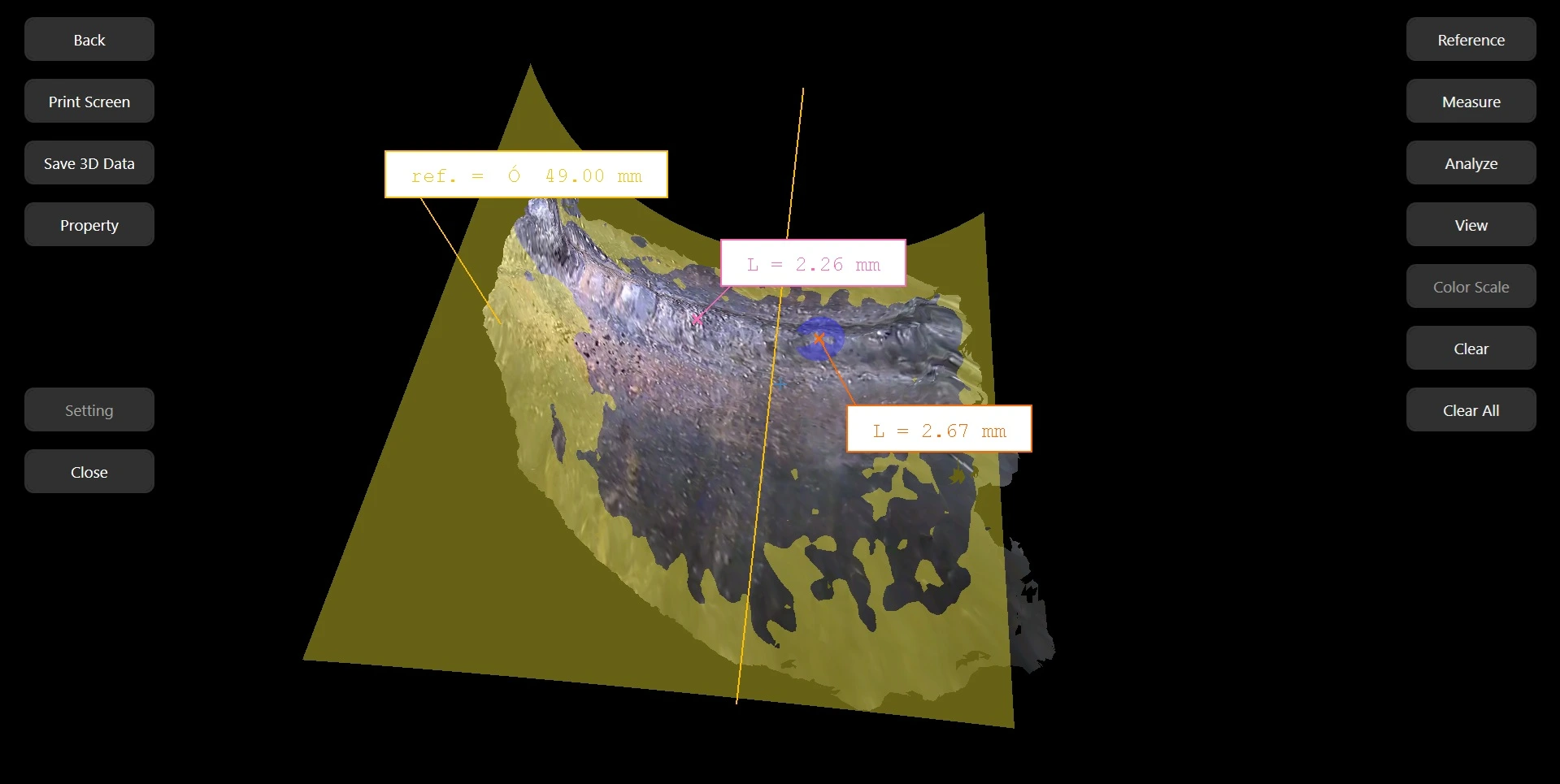

• Oprogramowanie 3DAssist oferuje różnorodne narzędzia analityczne, które obejmują:

  • Gradient kolorów: wskazuje głębokość i wysokość względem powierzchni odniesienia
  • Analiza profilu: wyświetla przekrój poprzeczny na podstawie zdefiniowanej przez użytkownika płaszczyzny, podkreślając chropowatość dowolnego obszaru na modelu 3D
  • Analiza najgłębszy/najwyższy punkt: wyświetla najgłębsze i najwyższe wartości w obszarze zainteresowania
