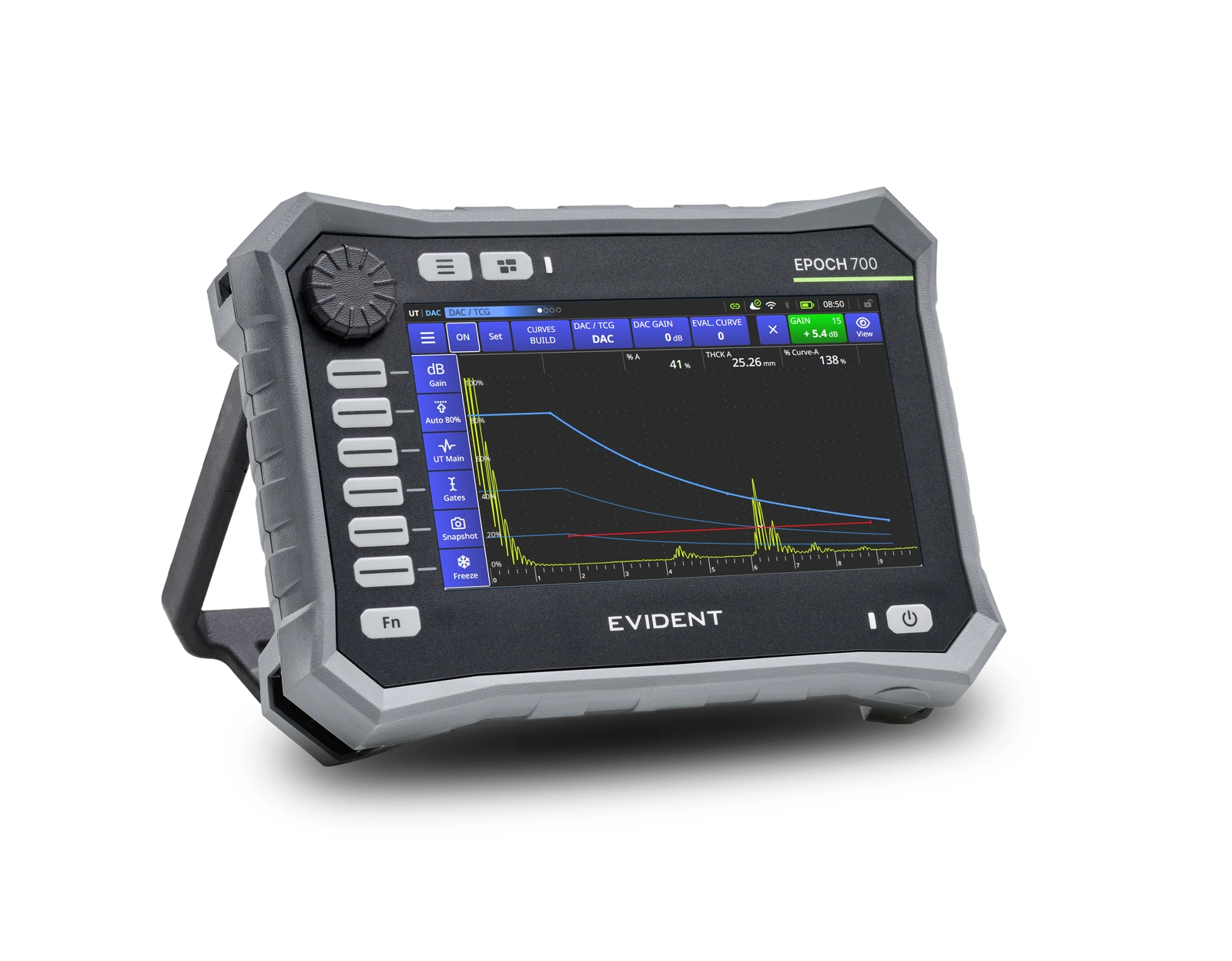

EPOCH 700

BEZKOMPROMISOWY. ZAPROJEKTOWANY Z MYŚLĄ O PRZYSZŁOŚCI

Nowa generacja najpopularniejszego defektoskopu na rynku. Po sukcesie serii 600/650 przyszedł czas na EPOCH 700, który łączy najważniejsze cechy poprzedników i dodaje nowoczesne rozwiązania w zakresie funkcjonalności i obsługi. Nowy aparat łączy największe możliwości badań ultradźwiękowych z wydajnością lekkiego, poręcznego aparatu o niezrównanej łatwości obsługi. Duży ekran, dualizm obsługi (fizyczne przyciski i pokrętło lub ekran dotykowy), najwyższej jakości elektronika, intuicyjne oprogramowanie i skróty do najważniejszych funkcji czynią EPOCH 700 prawdziwą ewolucją i krokiem w przyszłość.

EPOCH 700 to coś więcej niż tylko defektoskop — to inteligentna platforma do zarządzania procesem badania.

‍

‍

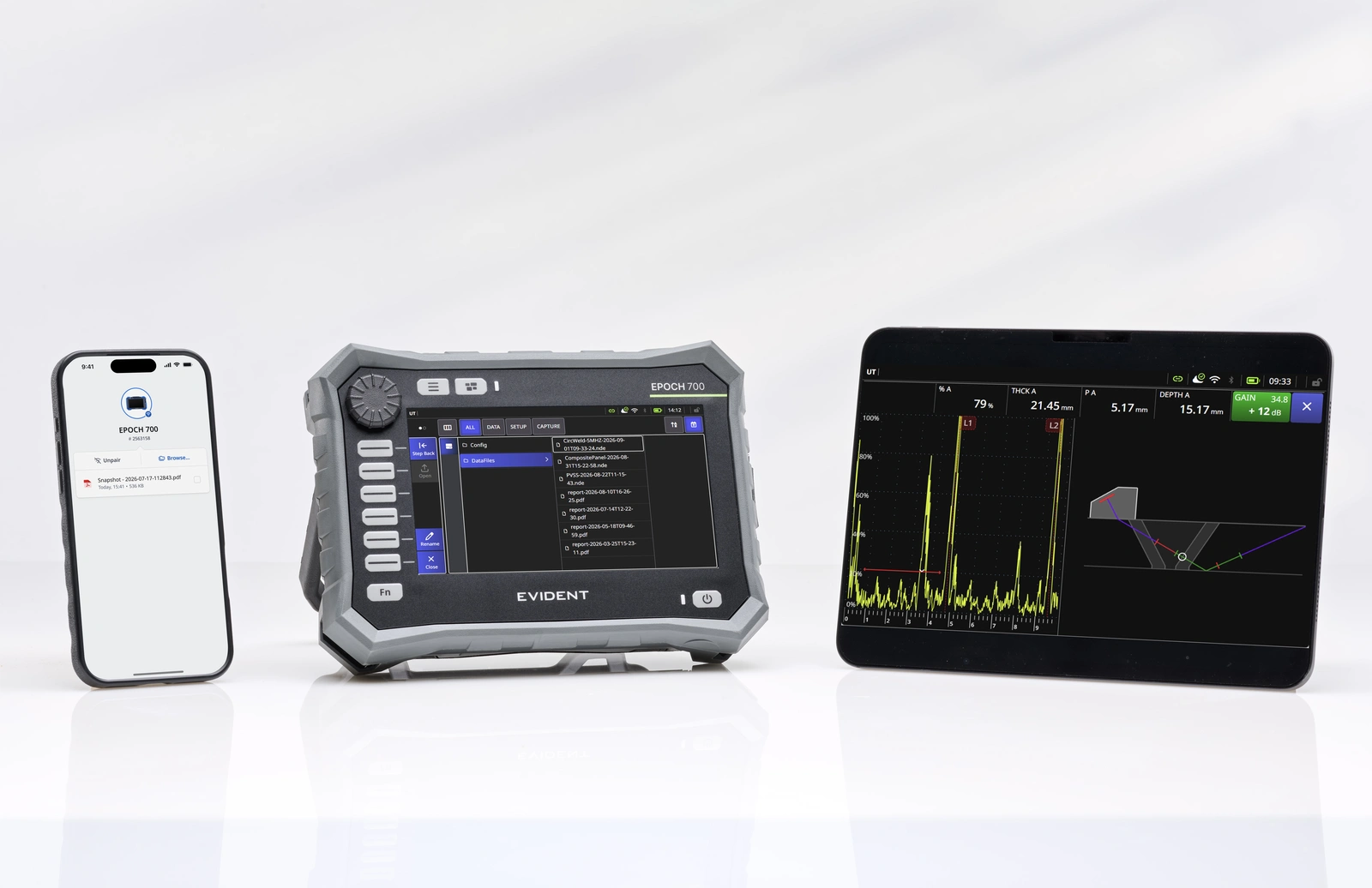

Przełomowa ewolucja sprawdzonej platformy EPOCH™, ultradźwiękowy defektoskop EPOCH 700 umożliwia uzyskanie lepszej jakości każdego sygnału, zapewnia większą pewność podczas badań i płynnie łączy wszystkie wyniki. Jakość i rozdzielczość sygnału w tym urządzeniu nie mają sobie równych na rynku – zapewniają one uzyskanie wyraźnych, dokładnych i łatwych do odczytania danych, nawet w materiałach o wysokim poziomie szumów. EPOCH 700 oferuje wyjątkową wszechstronność dzięki połączeniu ekranu dotykowego, pokrętła regulacyjnego i przycisków, zaprojektowanych z myślą o rzeczywistych warunkach pracy. Umożliwia to użytkownikom na każdym poziomie zaawansowania, łatwą obsługę i pewność wyników badań. Otwarty format danych .nde, po raz pierwszy w przenośnym, klasycznym aparacie do badań ultradźwiękowych, łączy kluczowe dane w ramach każdego procesu pracy.

EPOCH 700 wyznacza nowy standard w dziedzinie badań ultradźwiękowych (UT) – został zaprojektowany z myślą o rzeczywistych warunkach pracy w terenie, jest wyposażony w narzędzia zapewniające weryfikowalne wyniki oraz stworzone tak, aby dane z badania mogły być wykorzystywane jeszcze długo po zakończeniu skanowania.

‍

‍

NAJWYŻSZA JAKOŚĆ SYGNAŁU, KTÓRA ZAPEWNIA BEZKOPROMISOWE DZIAŁANIE I WYCHWYTUJE TO CO INNYM UMYKA

‍

PERFECTSQUARE™ – REGULOWANYPROSTOKĄTNY IMPULS NADAWCZY

Regulowana szerokość impulsu w zakresie od 20 ns do 5000 ns zapewnia precyzyjną kontrolę nad energią i częstotliwością impulsu nadawczego. Zakres napięcia nadajnika od 100 V do 400 V oraz zakres częstotliwości powtarzania impulsów (PRF) od 10 Hz do 2000 Hz — pełne spektrum badań ultradźwiękowych.

‍

ZMODYFIKOWANY ZESTAW FILTRÓW CYFROWYCH: NAJLEPSZE W SWOJEJ KLASIE

Ponad dwadzieścia filtrów cyfrowych. Zoptymalizowana działanie w całym zakresie częstotliwości przetworników, od badania w zakresie niskich częstotliwości materiałów  takich jak żeliwo i stal nierdzewna austenityczna do badania w wysokich częstotliwościach np. komponentów lotniczych.

‍

PEŁEN ZESTAW METOD WYMIAROWANIA

Dynamiczny DAC/TCG z obsługą standardowych ASME, JIS, CNDAC oraz niestandardowych konfiguracji krzywych; DGS/AVG do określania rozmiarów uszkodzeń na podstawie wysokości echa w stosunku do reflektora odniesienia; oraz AWS D1.1/D1.5 do zastosowań związanych z kontrolą spoin wymagających dynamicznego wskazania wartości reflektora.

‍

DIGITALIZACJA A-SKAN W ROZDZIELCZOŚCI 24-BITOWEJ

Przełomowe osiągnięcie w dziedzinie przetwarzania sygnałów w systemach badań ultradźwiękowych (UT). Ten poziom rozdzielczości — niespotykany w branży — umożliwia pomiary amplitudy sięgające nawet 800% pełnej wysokości ekranu oraz niezawodne określanie rozmiarów defektów, nawet w przypadku przesterowania sygnału. Oznacza to pełne zaufanie do oceny delikatnych odbić, wskazań przypowierzchniowych lub złożonych geometrii.

‍

Certyfikat EPRI PDI

EPOCH 700 uzyskał certyfikat EPRI PDI w zakresie kluczowych procedur badania obiektów jądrowych, w tym badania spoin, pomiaru wielkości uszkodzeń oraz badania śrub, co jeszcze bardziej rozszerza jego możliwości w zakresie kluczowych programów zapewnienia integralności.

‍

‍

KONTROLA W KAŻDYCH WARUNKACH

‍

EKRAN DOTYKOWY + KLAWISZE BEZPOŚREDNIEGO DOSTĘPU

Nowoczesny interfejs. Elementy obsługi fizycznej. Defektoskop, który doskonale łączy obie te cechy. Intuicyjny interfejs z ekranem dotykowym w połączeniu z fizycznymi klawiszami szybkiego dostępu oraz łatwym w obsłudze pokrętłem regulacyjnym. Można regulować wzmocnienie, przesuwać bramkę, zamrozić obraz na ekranie lub zapisać plik bez konieczności usuwania środka sprzęgającego lub zdejmowania rękawic.

‍

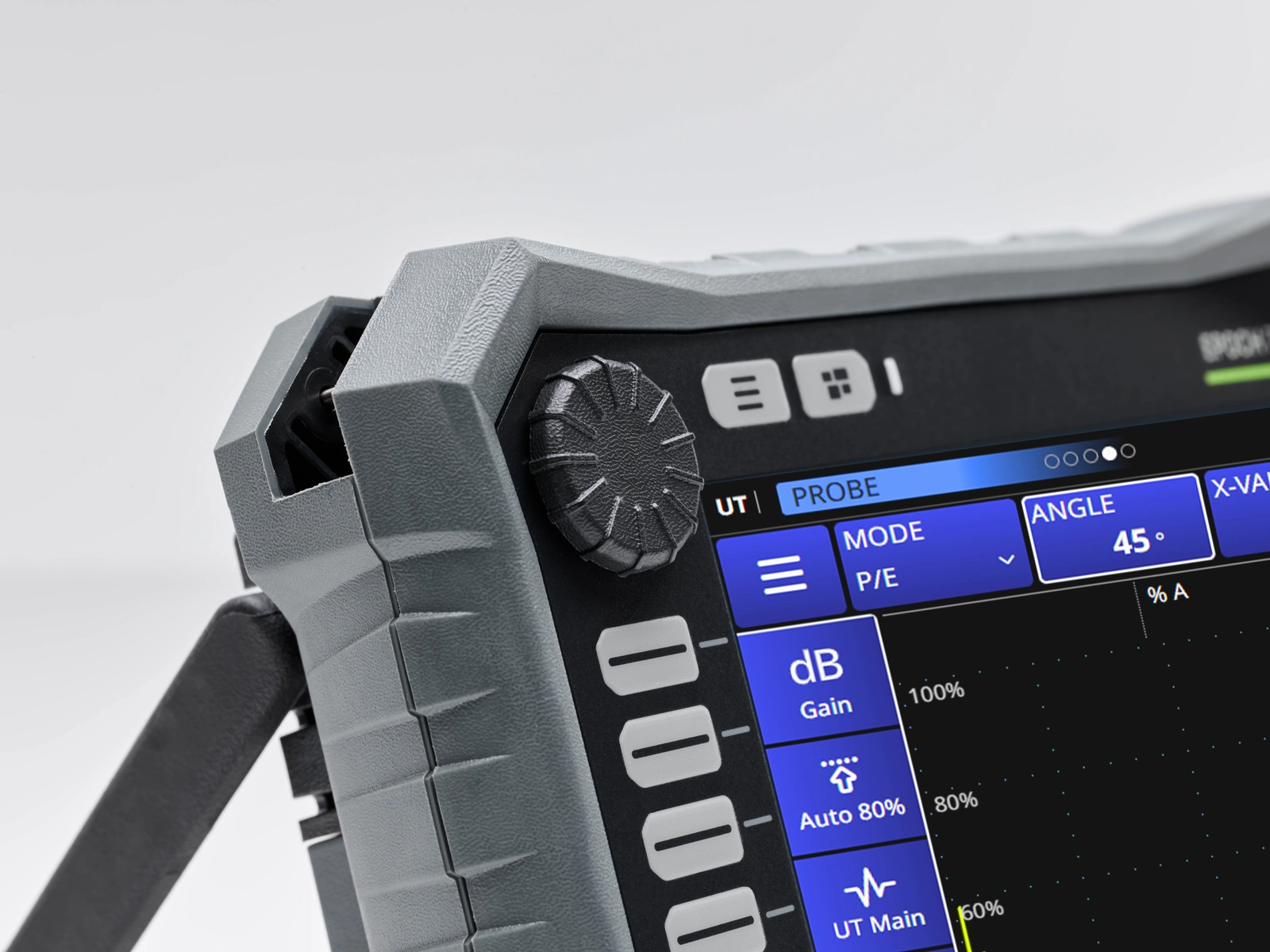

DEDYKOWANE POKRĘTŁO REGULACYJNE

Płynna, ciągła i wyczuwalna regulacja, teraz na nowoczesnej platformie. Pokrętło regulacyjne, wyposażone w centralny punkt kliknięcia ułatwiający nawigację i potwierdzanie wyboru, jest charakterystyczną cechą modelu EPOCH 700. Precyzyjna regulacja wzmocnienia jedną ręką, bez konieczności poruszania się po menu lub odrywania palca od badanej powierzchni.

‍

WYWAŻONA ERGONOMIA DO CAŁODZIENNEJ PRACY

Odpowiednia waga, odpowiednia wielkość, odpowiednie wyważenie. Ważący około 1,8 kg (wraz z baterią) EPOCH 700 mieści się w optymalnym przedziale ergonomicznym dla w pełni funkcjonalnego, przenośnego defektoskopu. Jest wystarczająco masywny, by zapewnić poczucie solidności i kontroli, a jednocześnie wystarczająco lekki, aby umożliwić długotrwałą obsługę.

‍

‍

GŁÓWNE CECHY

• Spełnia wymagania ISO 22232-1
• Regulowany prostokątny impuls nadawczy PerfectSquare™
• Tryb A-skan na pełnym ekranie
• Cyfrowy odbiornik o wysokim zakresie dynamiki, pomiar amplitudy do 800% wysokości ekranu
• Ponad 20 filtrów cyfrowych nowej generacji dla poprawy stosunku sygnału do szumu
• 2 kHz PRF dla szybkiego badania
• Pokrętło i przyciski lub ekran dotykowy - Ty wybierasz jak chcesz pracować
• Duży, dotykowy, czytelny w słońcu wyświetlacz 7"
• Ponad 8 godzin pracy na baterii
• Standardowo: krzywe DAC/TVG, wykresy DGS/AVG/OWR oraz AWS D1.1/D1.5
• Nowoczesne raportowanie
• Trzy bramki w standardzie (2 pomiarowe i interferencyjna)
• Wbudowane 64GB pamięci
• Otwarty format zapisu danych .nde

‍
