Metody MT i PT

W naszej ofercie znajdują się kompletne systemy, renomowanej marki, do przeprowadzania badań nieniszczących powierzchni metodą magnetyczno-proszkową lub penetracyjną.

Wszystkie systemy są projektowane i budowane pod konkretne wymagania naszych klientów, aby idealnie dopasować się do specyficznych potrzeb każdej firmy, jej harmonogramu, dostępnej przestrzeni oraz przepływu i natężenia pracy. Oprócz początkowej dostawy systemu, dostarczamy również wszystkie akcesoria, części zamienne i materiały eksploatacyjne niezbędne do codziennej eksploatacji urządzenia do kontroli powierzchni.

‍

Badanie magnetyczne wad powierzchniowych (procedura oznaczona skrótem MT – badania magnetyczno-proszkowe) jest stosowane wyłącznie do badania elementów lub konstrukcji wykonanych z materiałów ferromagnetycznych; w przypadku braku tego wymogu konieczne jest skupienie się na metodach takich jak Penetrating Liquids (badania penetracyjne). Ta cecha wynika z zasady działania tej metody weryfikacji, która opiera się właśnie na wykorzystaniu pól magnetycznych.

W praktyce badany element jest najpierw poddawany działaniu pola magnetycznego (najlepiej prostopadłego do kierunku domniemanej nieciągłości w materiale), a następnie spryskiwany odpowiednimi cieczami magnetycznymi; cząstki magnetyczne mogą być suche lub, częściej, mokre, zawieszone w odpowiednim płynie. W przypadku zastosowania proszków kontrastujących kolorystycznie, nieciągłość będzie widoczna gołym okiem, natomiast w przypadku produktów fluorescencyjnych będzie widoczna podświetleniu specjalnymi lampami Wooda emitującymi promieniowanie ultrafioletowe. Namagnesowanie elementu powoduje, że cząstki magnetyczne, którymi został on rozsypany, orientują się wzdłuż linii pola magnetycznego.

Następnie, za pomocą specjalnych urządzeń, można przeprowadzić demagnetyzację przedmiotu, uwalniając go od resztkowego pola magnetycznego pozostałego po badaniu. Na koniec, według uznania użytkownika, ostateczne oczyszczenie z pozostałości produktu rozsypanego na powierzchni sprawia, że ​​przedmiot jest gotowy do użycia.

‍

Nasza oferta badań magnetycznych obejmuje:

• Stoły magnetyczne to standardowe stanowiska operatorskie do przeprowadzania badań powierzchni metodą magnetyczno-proszkową. W rzeczywistości, w tych modułowych konstrukcjach zintegrowany jest nie tylko magnetoskop stołowy, ale także wszelkie urządzenia niezbędne do przeprowadzania różnych rodzajów magnetyzacji.
• Systemy magnetyczne sprawdzają się w przypadkach, w których przeprowadzenie badań nieniszczących na konkretnych elementach o dowolnej złożonej geometrii jest wymagane w celu osiągnięcia najwyższego poziomu niezawodności i dokładności w sprawdzaniu obecności wad powierzchniowych badanych elementów. Wymaga to indywidualnego projektowania każdego systemu do inspekcji magnetycznej, zgodnie ze specyfikacją klienta. Systemy zautomatyzowane stanowią ewolucję w zakresie szybkości sterowania/produkcji stołów magnetycznych. Znakomitym przykładem jest system do badania zestawów kołowych – broszura MAGSET.
• Przenośne generatory magnetyczne do kontroli powierzchni elementów o różnych rozmiarach. Kontrole magnetoskopowe są niezbędne w przypadku obiektów i elementów o najróżniejszych wymiarach; oznacza to, że czasami kontrola musi być przeprowadzana na dużych elementach lub w sposób uniemożliwiający ich przenoszenie. Uniemożliwia to stosowanie standardowych systemów lub stanowisk do magnetycznej kontroli powierzchni, ze względu na brak możliwości przemieszczania lub przechowywania elementu; w takich sytuacjach konieczne jest przenoszenie urządzenia magnetycznego wszędzie tam, gdzie jest ono potrzebne.
• Demagnetyzery to specjalne urządzenia demagnetyzujące do montażu w linii lub jako stacje autonomiczne. Demagnetyzery, poprzez zastosowanie pola magnetycznego o kontrolowanym natężeniu, zmniejszają lub znoszą magnetyzm indukowany na metalowym przedmiocie ferromagnetycznym za pomocą elektronicznie regulowanych cykli.
• Akcesoria i elementy zużywane –pełna gama produktów, niezbędnych do przeprowadzania badań MT.

‍

‍

Kontrola defektów powierzchniowych z użyciem cieczy penetrującej (procedura oznaczona skrótem PT – badania penetracyjne)została opracowana, aby umożliwić weryfikację elementów lub konstrukcji wykonanych z dowolnego materiału, nie wymagającego ferromagnetyzmu, jak w przypadku inspekcji magnetyczno-proszkowej, ze szczególnym uwzględnieniem wysokiej porowatości.

Penetrant w płynie nakłada się na badany element (po dokładnym umyciu) poprzez natrysk, pędzel lub zanurzenie. Proces ten wymaga odpowiedniego czasu oczekiwania, niezbędnego do penetracji defektów powierzchniowych przez ciecz pod wpływem sił kapilarnych. Następnie powierzchnia jest zmywana z nadmiaru penetrantu. Na koniec, na powierzchnię badanego elementu natryskuje się specjalny wywoływacz lub detektor, który po odpowiednim czasie działania pozwala na ponowne pojawienie się wcześniej nałożonego płynu w miejscach pęknięć i nieciągłości. Pozwoli to operatorowi wykryć obecność wad powierzchniowych poprzez dokładną kontrolę wzrokową, gołym okiem lub poprzez oświetlenie lampą ultrafioletową Wooda.

Nasza oferta badań penetracyjnych obejmuje:

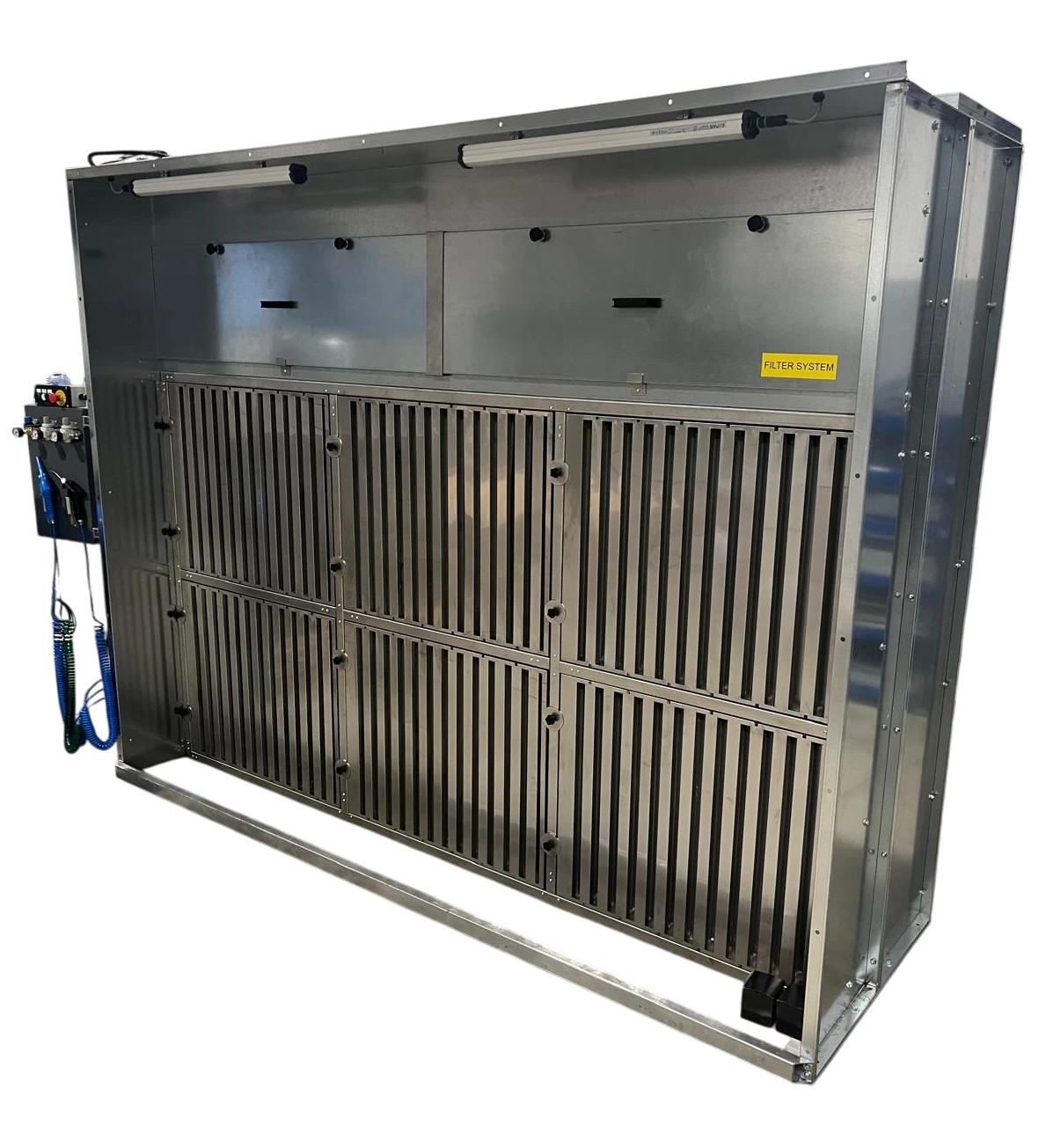

• Stoły odsysające do nieniszczącego badania powierzchni za pomocą penetrantów. Urządzenia te stanowią najszybszą i najprostszą wersję do przeprowadzania tego typu badań. Wewnątrz stanowiska operator rozpyla produkt, myje go i wizualnie kontrolujezarówno światłem naturalnym, jak i lampą UV Wooda. Idealne zwłaszcza do badaniamałych i średnich detali, gdzie nie jest wymagana wysoka wydajność.
• Kabiny z odsysaniem do badań penetracyjnych. Kabiny do przeprowadzania kontroli powierzchni za pomocą penetrantów stanowią najbardziej elastyczną i wszechstronną wersję stanowiska do przeprowadzania tego typu kontroli nieniszczącej. Wewnątrz kabiny operator może rozpylić produkt, umyć go i przeprowadzić kontrolę wizualną zarówno w świetle naturalnym, jak i za pomocą lampy UV Wooda. Idealne przede wszystkim dobadania detali o średnich i dużych wymiarach, których zanurzenie w zbiorniku byłoby trudne do opanowania, kabiny nadają się również do kontroli detali o bardzo szerokim zakresie wymiarów.
• Systemy do badań penetracyjnych – ze stanowiskami, kabinami lub zbiornikami zanurzeniowymi do nieniszczącej kontroli powierzchni z wykorzystaniem penetrantów. Rozwiązanie dla firm, które muszą przeprowadzać tego typu nieniszczącą kontrolę na dużej liczbie detali lub na dużych elementach. W zależności od potrzeb, cały proces może być ręczny, półautomatyczny lub zautomatyzowany, co pozwala na uzyskanie linii produkcyjnych, w których działania operatora ograniczają się do załadunku i rozładunku detali, nadzoru nad instalacją oraz jej fundamentalnej roli w fazie weryfikacji i kontroli wizualnej na koniec procedury.
• Akcesoria i elementy zużywane – pełna gama produktów, niezbędnych do przeprowadzania badań PT.

‍
